Teknik Özellikler
| Ürün serisi | ComPact NSX100...250 ComPact NSX400...630 ComPact NS630b...1600 ComPact NS1600b...3200 |
|---|---|
| Ürün Grubu | IFE |

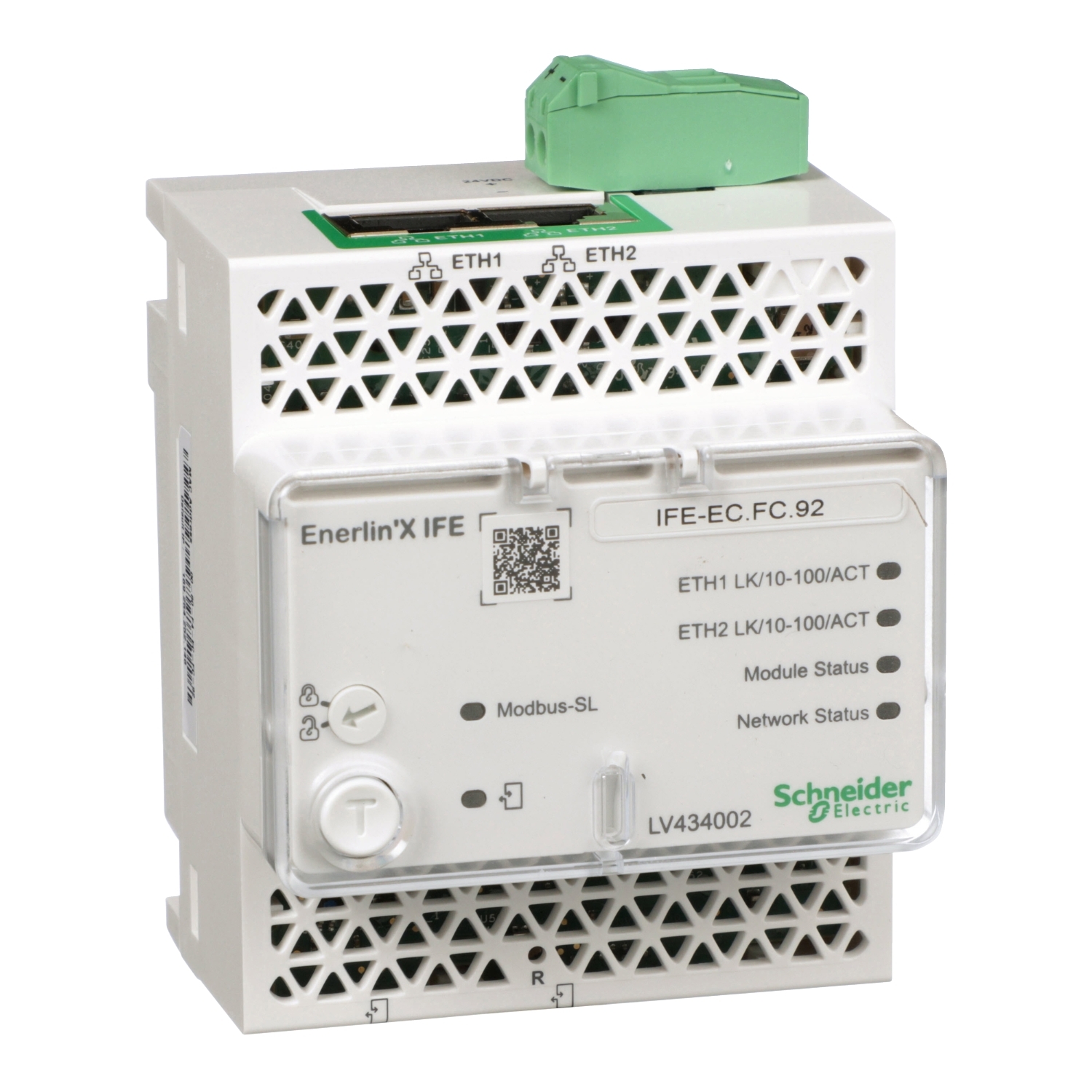

| Ürün Ya da Bileşen Tipi | Arayüz modülü |
| Seri Uyumluluğu | Masterpact MasterPact MTZ Masterpact Masterpact NT Masterpact Masterpact NW Compact Compact NSX Compact ComPact NS630b...1600 Compact ComPact NS1600b...3200 PowerPact PowerPact J PowerPact PowerPact L PowerPact PowerPact H PowerPact PowerPact P PowerPact PowerPact R |
| haberleşme ağ tipi | Ethernet, Modbus TCP/IP, HTTP, FTP, SMTP, NTP, SNMP10, 100 Mbit/sn üzerinde 2 portlu RJ45 Universal Logic Plug üzerinde 2 portlu RJ45 Modbus TCP/IP, Modbus TCP master9,6...38,4 kbauds |
| haberleşme ağ geçidi | Ethernet TCP/IP'den Modbus'a |
| web sunucusu | Yerleşik HTTP sunucu |
| Montaj Tipi | Klipsle |
| Montaj Desteği | 35 mm DIN rayı |
| Kontrol tipi | Yazılımla |
| [Us] nominal besleme gerilimi | 24 V DC - 20...10 % |
| Maksimum besleme akımı | 3 A |
| akım tüketimi | 120 mA |
| bağlantılar - terminaller | RJ45 konnektör |
| Ürün Sertifikaları | CE GOST cULus FCC |
| Standartlar | IEC 60947-6-2 UL 508 UL 60950 IEC 60950 |
| Yükseklik | 105 mm |
| Genişlik | 72 mm |
| Derinlik | 71 mm |
| Ürün Ağırlığı | 182,5 g |
| aksesuar / ayrı parça kategorisi | Yedek parça için Compact NS630b...1600 Yedek parça için Compact NS1600b...3200 |
| IP koruma derecesi | Konnektörler: IP2X Diğer parçalar: IP3x Ön panel: IP4X |
| bağıl nem | 5…85 % |
| Depolama Ortam Koşulları | -40…85 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…70 °C |
| kirletme derecesi | 3 |
| alev geciktirici | V0 'e uygunUL 94 V0 'e uygunIEC 60947-1 V0 'e uygunIEC 60695-2-11 |
| darbe dayanımı | 1000 m/s² |
| titreşim frekansı | 5…8,4 Hz |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,100 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 10,500 cm |
| Paket ağırlığı (Lbs) | 257,700 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,609 kg |
| Garanti (ay olarak) | 18 |
