Teknik Özellikler
| Seri | Acti 9 |
|---|---|

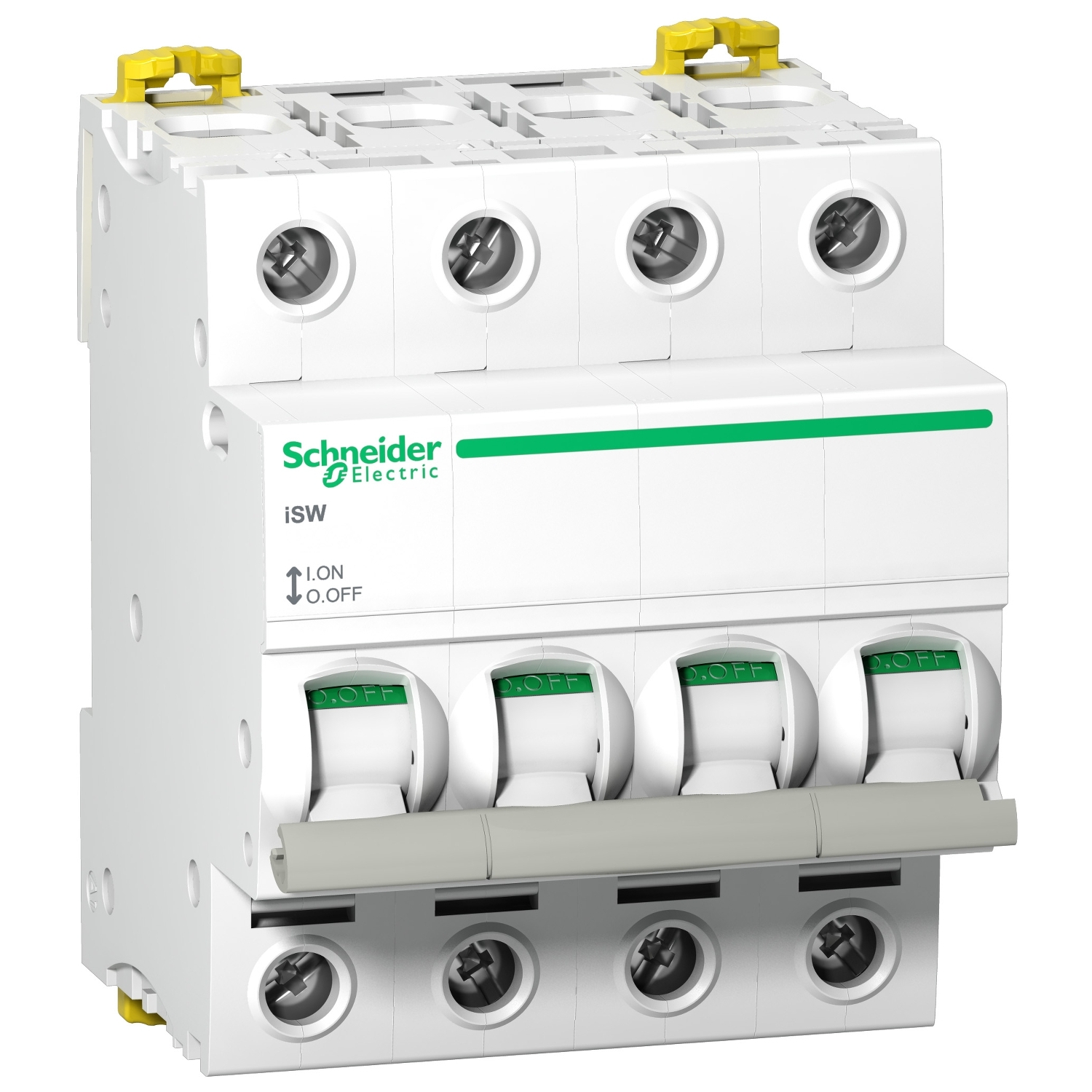

| Ürün Adı | Acti9 iSW |
| Ürün Ya da Bileşen Tipi | Bağlantı kesici |
| Ürün Grubu | İSW |
| Cihaz Uygulaması | İzolasyon Kontrol |
| Kutup Tanımı | 4P |
| kullanım kategorisi | AC-22A |
| yalıtıma uygunluk | Evet |
| [Ie] nominal çalışma akımı | 125 A -de 415 V AC 50/60 Hz |
| [Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz |
| [Icm] nominal kısa devre kapama kapasitesi | 5 kA sadece yük ayırıcı |
| [Icw] nominal kısa süreli dayanma akımı | 1500 A |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| kontak konum göstergesi | Evet |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 8 |
| Yükseklik | 85 mm |
| Genişlik | 72 mm |
| Derinlik | 73 mm |
| Renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 2500 cycles |
| bağlantılar - terminaller | Tünel tipi terminaller (üst veya alt) - <= 1 x 50 mm² - sert Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - esnek Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - halkalı ve esnek |
| tel sıyırma uzunluğu | 14 mm |
| sıkma torku | 3,5 N.m |
| Standartlar | IEC 60947-3 EN 60947-3 |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 3 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 7,300 cm |
| Package 1 Width | 7,100 cm |
| Package 1 Length | 9,300 cm |
| Paket ağırlığı (Lbs) | 332,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 8,100 cm |
| Package 2 Width | 9,800 cm |
| Package 2 Length | 21,700 cm |
| Package 2 Weight | 1,050 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 33 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 12,114 kg |
| Garanti (ay olarak) | 18 |
