Teknik Özellikler
| range of product | Acti 9 |
|---|---|

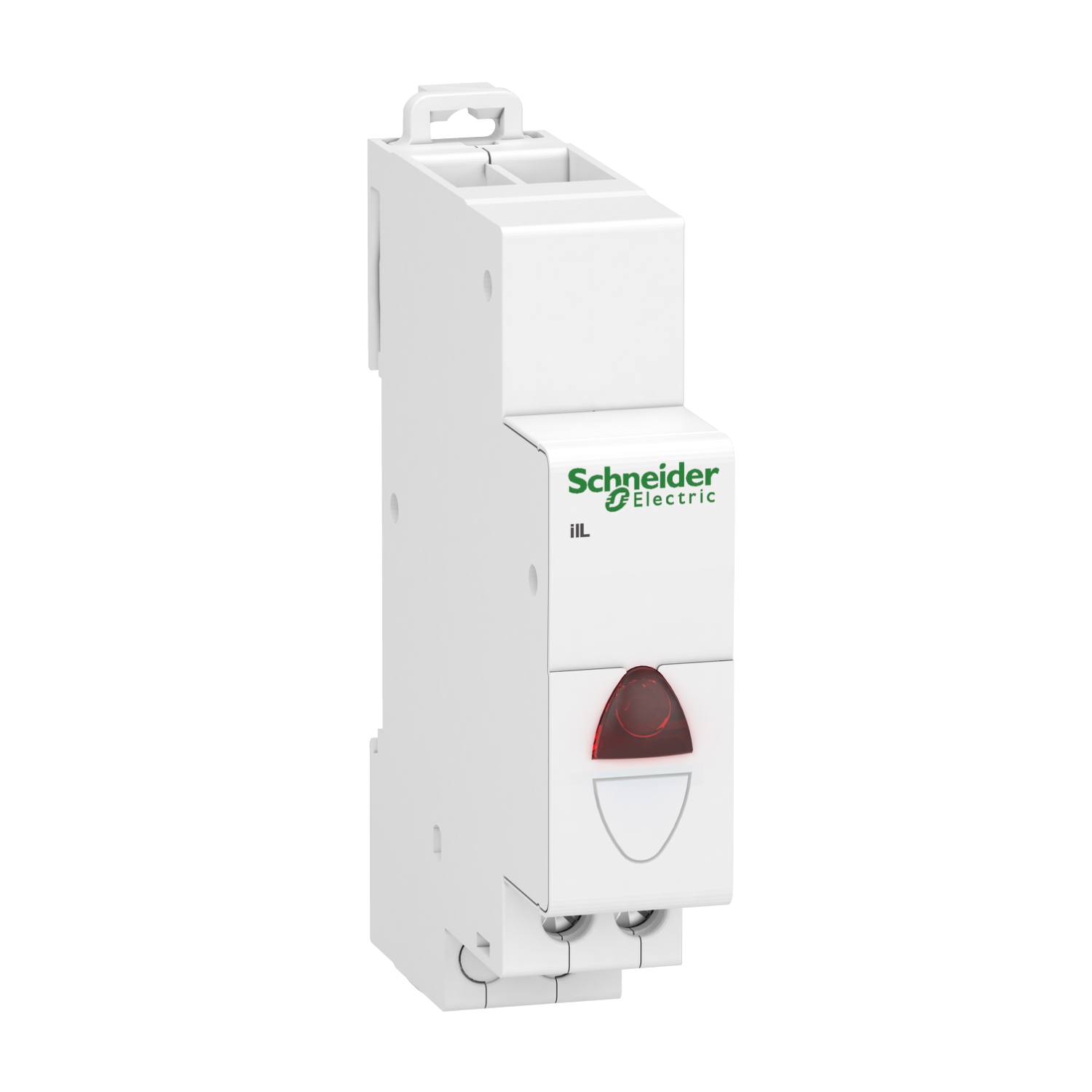

| Ürün Adı | Acti9 iIL |
| Ürün Ya da Bileşen Tipi | Modüler pilot ışığı |
| Ürün Grubu | İIL |
| [Us] nominal besleme gerilimi | 110...230 V AC -de 50/60 Hz |
| yanıp sönme frekansı | 2 Hz |
| indicator light | 1 LED kırmızı, 100000 h 0,3 W) |
| Montaj Tipi | Sabit |
| Montaj Desteği | Simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Yukarı doğru: ProDis |
| 9 mm vida adımı | 2 |
| Yükseklik | 82 mm |
| Genişlik | 18 mm |
| Derinlik | 69,5 mm |
| renk | Beyaz (RAL 9003) |
| yardımcı bağlantı terminali | Tünel tipi terminal 1 kablo(lar) sert 0,5 mm² Tünel tipi terminal 2 kablo(lar) sert 2,5 mm² Tünel tipi terminal 1 kablo(lar) esnek 0,5 mm² Tünel tipi terminal 2 kablo(lar) esnek 2,5 mm² Tünel tipi terminal 2 kablo(lar) halkalı ve esnek 2,5 mm² |
| tel sıyırma uzunluğu | 9 mm |
| sıkma torku | 1 N.m |
| Standartlar | IEC 60947-5-1 |
| IP koruma derecesi | IP2 IPxx B |
| kirletme derecesi | 3 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…80 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 6,800 cm |
| Package 1 Width | 1,700 cm |
| Package 1 Length | 9,000 cm |
| Paket ağırlığı (Lbs) | 44,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 9,800 cm |
| Package 2 Width | 8,000 cm |
| Package 2 Length | 23,200 cm |
| Package 2 Weight | 566,000 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 108 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 5,811 kg |
| Garanti (ay olarak) | 18 |
