Teknik Özellikler
| Seri | Acti 9 |
|---|---|

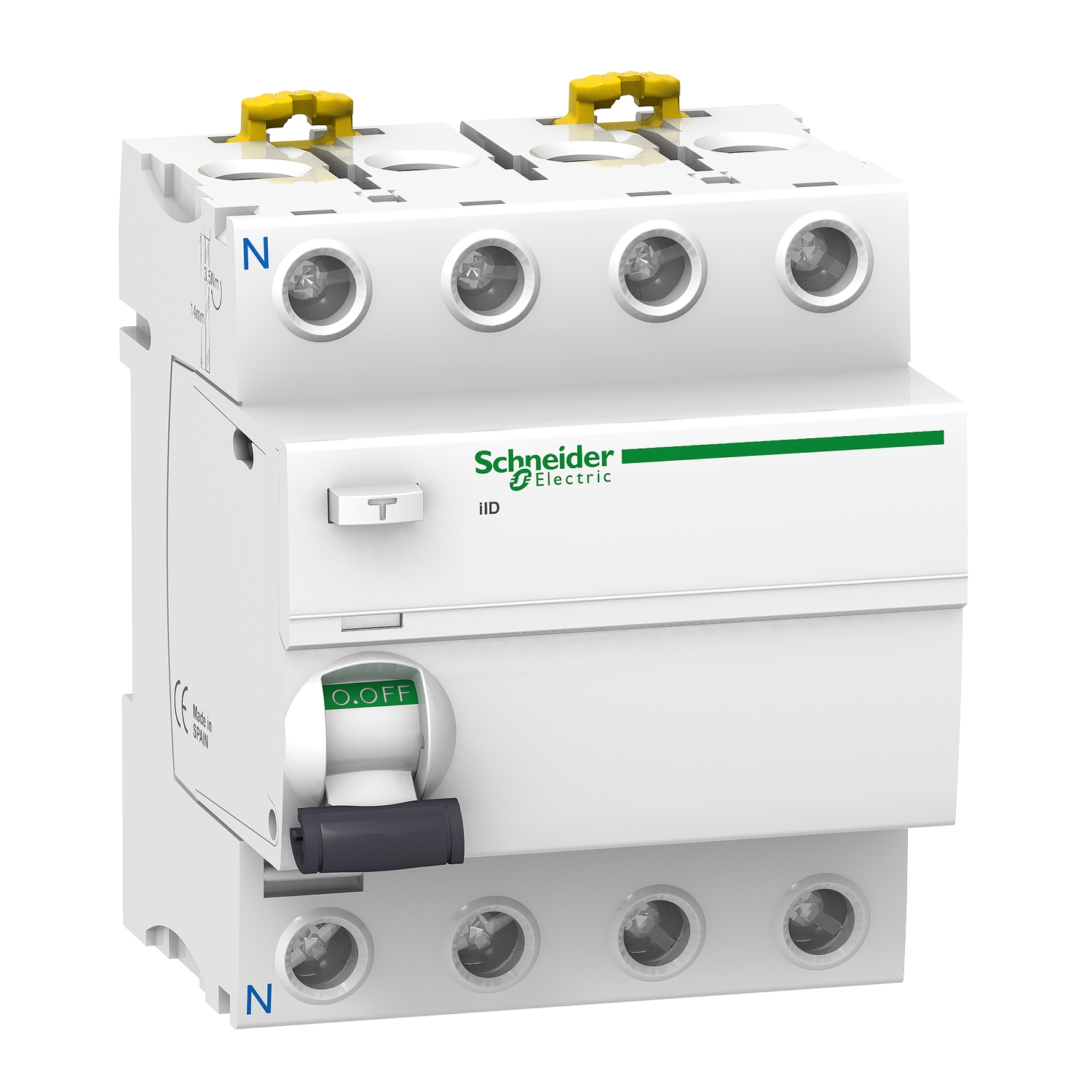

| Ürün Adı | Acti9 iID |
| Ürün Ya da Bileşen Tipi | Kaçak akım devre kesicisi (RCCB) |
| Ürün Grubu | İID |
| Kutup Tanımı | 4P |
| nötr konum | Sol |
| [In] nominal akım | 80 A |
| Şebeke Tipi | AC |
| toprak kaçağı hassasiyeti | 30 mA |
| toprak kaçağı koruması zaman gecikmesi | Anlık |
| toprak kaçağı koruma sınıfı | A tipi |
| sistemde cihazın yeri | Çıkış |
| Şebeke Frekansı | 50/60 Hz |
| [Ue] nominal çalışma voltajı | 380...415 V AC 50/60 Hz |
| rezidüel akım açma teknolojisi | Gerilim bağımsız |
| hominal kesme ve kapama kapasitesi | Idm 1500 A Im 1500 A |
| nominal koşullu kısa devre akımı | 10 kA |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| 9 mm vida adımı | 8 |
| Yükseklik | 91 mm |
| Genişlik | 72 mm |
| Derinlik | 73,5 mm |
| Ürün Ağırlığı | 0,37 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | AC-1: 10000 cycles |
| Kilitleme seçenekleri tanımı | Kilitleme cihazı |
| bağlantılar - terminaller | Tek terminal üst veya alt1…35 mm² sert Tek terminal üst veya alt1…25 mm² esnek Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 14 mm for üst veya alt connection |
| sıkma torku | 3,5 N.m üst veya alt |
| Standartlar | EN/IEC 61008-1 |
| IP koruma derecesi | IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi | 3 |
| elektromanyetik uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
| çalışma için ortam hava sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 7,500 cm |
| Package 1 Length | 9,600 cm |
| Paket ağırlığı (Lbs) | 414,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 27 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,628 kg |
| Garanti (ay olarak) | 18 |
