Teknik Özellikler
| Seri | Acti 9 |
|---|---|

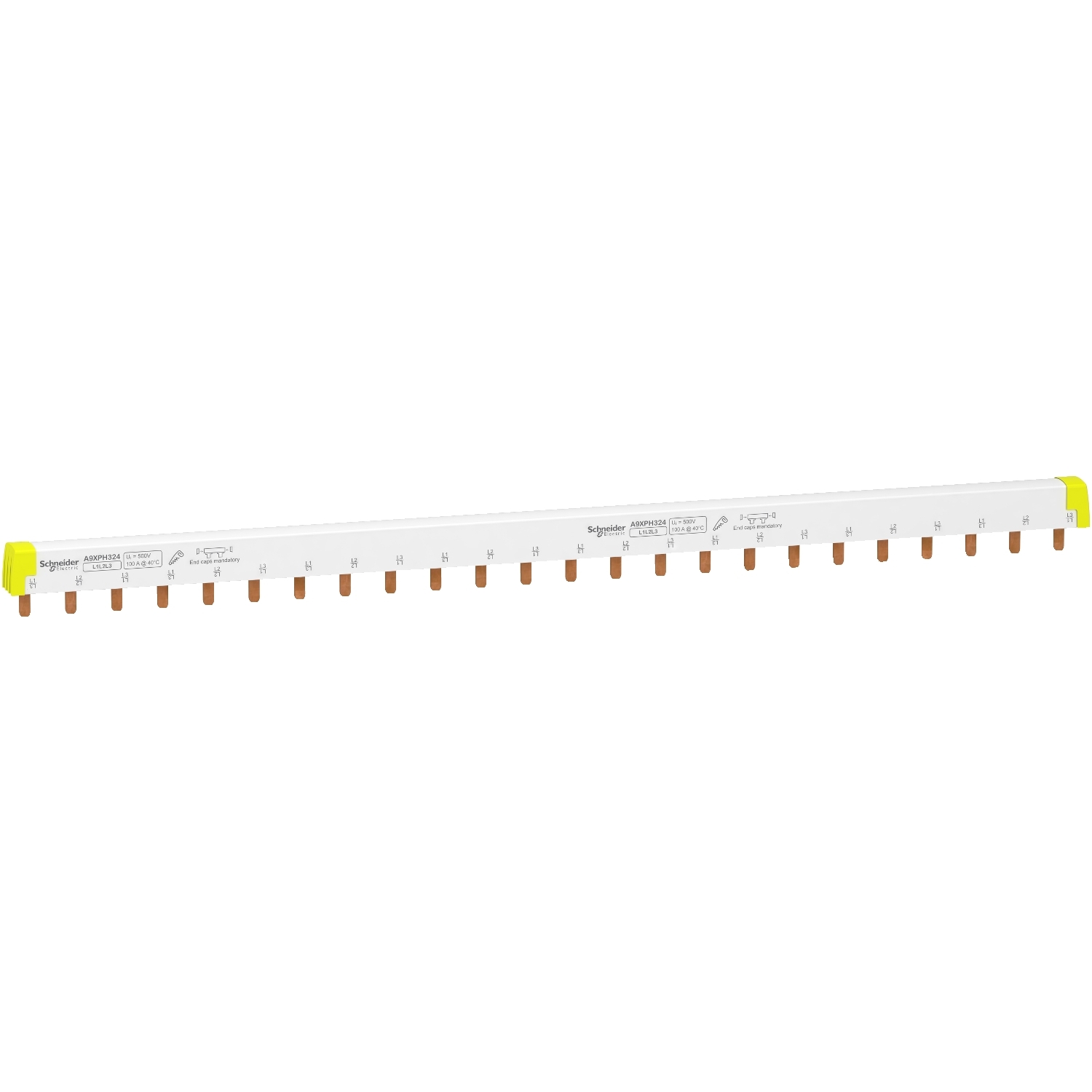

| Ürün Ya da Bileşen Tipi | Comb busbar |
| Montaj Tipi | Yatay |
| aksesuar / ayrı parça kategorisi | Bağlantı aksesuarı |
| Satır açıklaması | 3L |
| Length in 18 mm modules | 24 |
| Standartlar | EN/IEC 61439-1 |
| yolların sayısı | 8 yol 3 L |
| dağıtım tipi | L1 L2 L3 |
| 19 | 1 x 3P |
| bağlantı aralığı | 18 mm |
| konnektörün tipi | Diş |
| yollar arasındaki mesafe | 54 mm |
| işaret | L1 L2 L3 |
| yalıtım | Yalıtımlı |
| cihaz sunumu | Kesilebilir |
| [Ie] nominal çalışma akımı | 100 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 415 V AC |
| [Ui] nominal yalıtım voltajı | 500 V AC 'e uygunIEC 61439-2 |
| montaj konumu | Üst veya alt üzerinde tünel tipi terminaller Üst veya alt üzerinde double terminal |
| 9 mm vida adımı | 48 |
| Genişlik | 430 mm |
| renk | Beyaz (RAL 9003) |
| Seri Uyumluluğu | Acti9 Acti9 iC60 Acti9 Acti9 iK60 Acti9 Acti9 iID Acti9 Acti9 iID K Acti9 Acti9 iSW Acti9 Acti9 iSW-NA Multi 9 Multi9 C60 |
| yangına dayanıklılık | 960 °C 30 s ) 'e uygunIEC 60695-2-1 |
| kirletme derecesi | 3 'e uygunIEC 60947-7-1 |
| IP koruma derecesi | IP20 with end-pieces and tooth covers |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 3 cm |
| Package 1 Width | 1,5 cm |
| Package 1 Length | 43 cm |
| Paket ağırlığı (Lbs) | 229 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 6 cm |
| Package 2 Width | 8,7 cm |
| Package 2 Length | 46,6 cm |
| Package 2 Weight | 1,246 kg |
| Unit Type of Package 3 | S04 |
| Number of Units in Package 3 | 40 |
| Package 3 Height | 30 cm |
| Package 3 Width | 40 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 10,825 kg |
| Garanti (ay olarak) | 18 |
