Teknik Özellikler

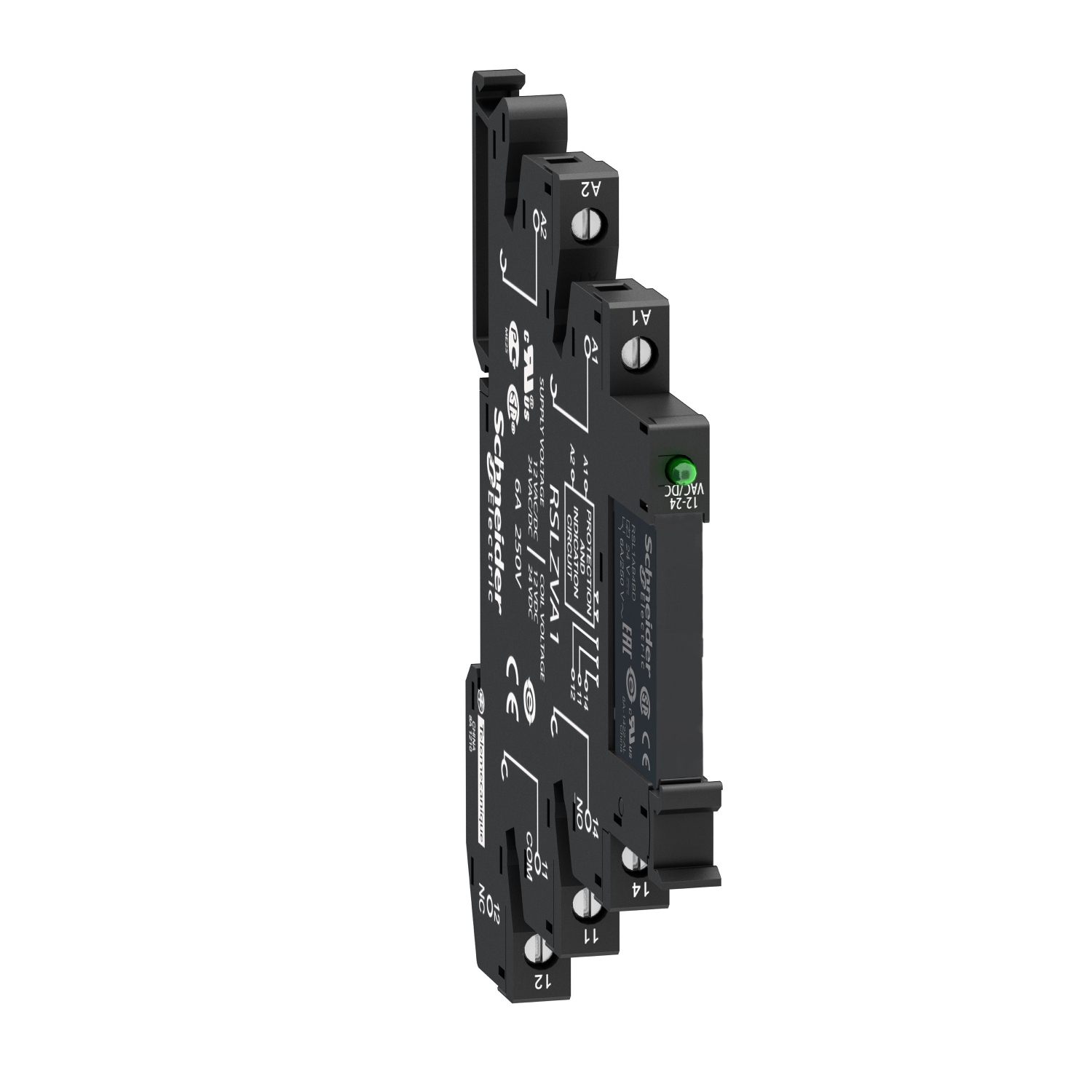

| Ürün serisi | Harmony Elektromekanik Röleler |
|---|---|
| seri adı | RSL series |
| Ürün Ya da Bileşen Tipi | Soketli hazır montajlı takılabilir röle |
| röle tipi | Slim interface relay |
| Kontak İşlemi | Standart |
| Kontak Tipi ve Düzenleme | 1 K/A |
| durum LED'i | Ile |
| kontrol devresi gerilimi | 230 V AC/DC |
| [Ithe] klasik muhafazalı termik akım | 6 A -de -40…55 °C |
| Sabitleme Modu | Plastik sıkıştırma yayı |
| ortalama direnç | 20500 Ohm ag: DC -de 23 °C +/- 10 % |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC |
| [Ie] nominal çalışma akımı | 6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL |
| minimum anahtarlama akımı | 100 mA |
| minimum anahtarlama gerilimi | 12 V |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 277 V 'e uyguncUL |
| minimum anahtarlama kapasitesi | 120 mW |
| maksimum anahtarlama gerilimi | 277 V |
| düşme gerilimi eşiği | >= 0,05 Uc |
| yük akımı | 6 A -de 250 V AC 0,5 mm montaj mesafesi |
| elektrik dayanıklılığı | 60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 |
| maksimum anahtarlama kapasitesi | 1500 VA 150 W |
| çalışma süresi | 5 ms sıfırlama 12 ms |
| terminallerin açıklaması ISO n°1 | (11-12-14)OC (A1-A2)CO |
| W cinsinden ortalama tüketim | 0,17 W, DC |
| Mekanik dayanıklılık | 10000000 cycles |
| güvenlik güvenilirlik verisi | B10d = 60000 |
| çalışma hızı | <= 72000 döngü/saat yüksüz <= 360 döngü/saat düşük yük |
| sıkma torku | < 0,5 N.m için M2.5 vida(lar) |
| Kontrol tipi | Kilitlenebilir test butonu olmadan |
| uyumluluk kodu | RSL |
| sıfırlama süresi | 20 ms |
| kontak terminali düzenlemesi | Ayrı |
| bağlantılar - terminaller | Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz |
| koruma kategorisi | RT III |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Çalışma konumu | Herhangi bir konum |
| test seviyeleri | Seviye A group mounting |
| cihaz sunumu | Açılı |
| bölünemez miktar başına satış | 10 |
| kontak malzemesi | Gümüş alaşım (AgSnO2) |
| pim biçimi | Düz (PCB tipi) |
| Genişlik | 6,2 mm |
| Yükseklik | 78,6 mm |
| Derinlik | 95 mm |
| Ürün Ağırlığı | 0,029 kg |
| giriş gerilimi | 230 V AC/DC (giris gerilimi limiti: 184...264,5 V) |
| dielektrik gücü | 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| çalışma için ortam hava sıcaklığı | -40…70 °C |
| Standartlar | IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Ürün Sertifikaları | GOST CSA UL |
| İşaretleme | CE |
| Depolama Ortam Koşulları | -40…85 °C |
| titreşim direnci | 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunIEC 60068-2-6 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 10 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
| Paketteki birim sayısı | 1 |
| Package 1 Height | 0,7 cm |
| Package 1 Width | 9,6 cm |
| Package 1 Length | 7,9 cm |
| Paket ağırlığı (Lbs) | 28,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 7,0 cm |
| Package 2 Width | 10,3 cm |
| Package 2 Length | 8,5 cm |
| Package 2 Weight | 311,0 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 300 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 9,822 kg |
| Garanti (ay olarak) | 18 |
