Teknik Özellikler

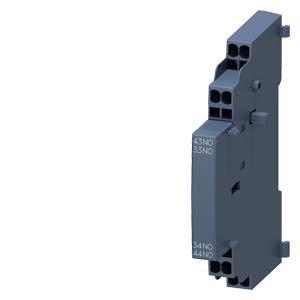

| Ürün numarası | 3RV2901-2B |
|---|---|
| ürün marka adı | SIRIUS |
| ürün kategorisi | Yardımcı kontak |
| ürün tanımı | yardιmcι şalter |
| ürün modeli | yan yardιmcι şalter |
| ürün tipi tanımı | 3RV29 |
| Genel teknik veriler | Genel teknik veriler |
| uygunluk belgesi | CE / UL / CSA / CCC |
| devre kesici ebadı | S00, S0, S2, S3 |
| gösterge modeli LED | Hayir |
| izolasyon gerilimi anma değeri | 690 V |
| kirlilik derecesi | 3 |
| şok gerilim mukavemeti anma değeri | 6 kV |
| ● IEC 60529 uyarınca | IP20 |
| ● | IP20 |
| referans işareti IEC 81346-2:2009 uyarınca | Q |
| RoHS yönetmeliği (tarih) | 10/01/2009 |
| MB başına net ağırlık | 42 g |
| açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama | 0 |
| kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama | 2 |
| CO kontak sayısı yardımcı kontaklar gecikmesiz anahtarlama | 0 |
| işletim akımı AC-15'te 690 V'ta anma değeri | 1 A |
| ● 24 V'ta | 10 A | 6 A | 2 A |
| ● 230 V'ta | 10 A | 4 A |
| ● 400 V'ta | 10 A | 3 A |
| ● 690 V'ta | 10 A |
| işletim akımı yardımcı kontaklar AC-12'de maksimum | 10 A |
| ● 110 V'ta | 0,5 A |
| ● 220 V'ta | 0,25 A |
| ● 250 V'ta | 0,25 A |
| Ortam koşulları | Ortam koşulları |
| ● işletim sırasında | -20 ... +60 °C |
| ● depolama sırasında | -50 ... +80 °C |
| Elektrik Güvenliği | Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
| sabitleme türü | soket sabitleme |
| yükseklik | 90 mm |
| genişlik | 9,5 mm |
| derinlik | 68 mm |
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli yardımcı ve kontrol devreleri için | yaylı bağlantı |
| ● tek telli veya çok telli | 0,5 ... 2,5 mm² |
| ● ince telli kablo uç işlemeli | 0,5 ... 2,5 mm² |
| ● ince telli kablo uç işlemesiz | 0,5 ... 1,5 mm² |
| — tek telli | 2x (0,5 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli | 2x (0,5 ... 1,5 mm²) |
| — ince telli kablo uç işlemesiz | 2x (0,5 ... 1,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için | 2x (20 ... 14) |
| AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için | 20 ... 14 |
| İzinler Sertifikalar | İzinler Sertifikalar |
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında | 0.238 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında | 4.2 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca | 0.00529 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam | 4.44 kg |
| Environment | Environment |
| EPD Typ II/III (with life cylce assessment) | Evet |
| Environmental Confirmations | Evet |
| General Product Approval | General Product Approval |
| CCC | Evet |
| EU declaration of conformity | Evet |
| UK Declaration of Conformity | Evet |
| UL | Evet |
| KC | Evet |
| EAC | Evet |
| Test Certificates | Test Certificates |
| Type Test Certificates/Test Report | Evet |
| Special Test Certificate | Evet |
| Maritime application | Maritime application |
| ABS (American Bureau of Shipping) | Evet |
| BV (Bureau Veritas) | Evet |
| DNV (Det Norske Veritas) | Evet |
| LR (Lloyds Register) | Evet |
| PRS (Polski Register of Shipping) | Evet |
| RINA (Registro Italiano Navale) | Evet |
| other | other |
| Miscellaneous | Evet |
| Chinese Quality Checkmark | Evet |
| Confirmation | Evet |
| Railway | Railway |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RV2901-2B | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RV2901-2B |
| Son değişiklik: | 22.07.2025 |
