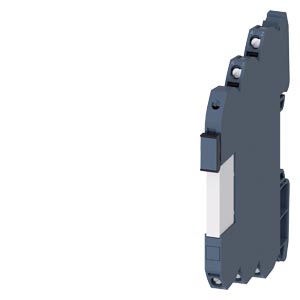

Teknik Özellikler
| Ürün numarası | 3RQ3118-1AM00 |
|---|---|
| ürün marka adı | SIRIUS |
| ürün kategorisi | SIRIUS 3RQ3 kaplin röle, dar form |
| ürün tanımı | Bacaklı röleli kaplin röle |
| ürün modeli | Çıkış kuplör elemanları |
| ürün tipi tanımı | 3RQ3 |
| Genel teknik veriler | Genel teknik veriler |
| gösterge modeli LED | Evet |
| ürün özelliği iletken plakası üzerinde koruma kaplaması | Hayir |
| ● röle çıkışı | Evet |
| ● yarı iletken çıkışı | Hayir |
| alınan aktif güç | 0,3 W |
| izolasyon gerilimi IEC 60664 uyarınca aşırı gerilim kategorisi III için kirlilik derecesi 3’te anma değeri | 300 V |
| şok gerilim mukavemeti anma değeri | 4 kV |
| ● kumanda ve yardımcı akım devresi arasında | 300 V |
| yüzdelik bırakma gerilimi giriş gerilimi bazında | 10 % |
| muhafaza malzemesinin yanıcılık sınıfı | UL94 V-0 |
| ● IEC 60068-2-27 uyarınca | yarım sinüs dalgası 15g / 11 ms |
| ● IEC 60068-2-6 uyarınca | 6 ... 150 Hz: 2 g |
| anahtarlama frekansı maksimum | 72 000 1/h |
| anahtarlama durumu | tek kararlı |
| mekanik kullanım süresi (işletim çevrimleri) tipik | 10 000 000 |
| termik akım | 6 A |
| referans işareti IEC 81346-2:2009 uyarınca | K |
| RoHS yönetmeliği (tarih) | 03/25/2015 |
| MB başına net ağırlık | 34 g |
| Kontrol devresi/ Kumanda | Kontrol devresi/ Kumanda |
| kontrol besleme gerilimi DC'de anma değeri | 24 V |
| ● başlangıç değeri | 0,8 |
| ● bitiş değeri | 1,25 |
| ● DC'de maksimum | 12 ms | 1 000 m |
| kapatma gecikme süresi maksimum | 13 ms |
| Mekanik veriler | Mekanik veriler |
| ürün bileşeni soket modül | Evet |
| röle tahrik modeli | kutuplanmış |
| Kısa devre koruması | Kısa devre koruması |
| sigorta elemanı modeli yardımcı anahtar kısa devre koruması için gerekli | sigorta gG: 4 A |
| Yardιmcι akιm devresi | Yardιmcι akιm devresi |
| anahtar kontağı türü | değiştirici |
| malzeme anahtar kontağı | AgSnO2 |
| CO kontak sayısı yardımcı kontaklar için | 1 |
| ● 24 V'ta | 3 A | 1 A | 1 A |
| ● 250 V'ta | 3 A | 0,1 A | 0,1 A |
| ● 125 V'ta | 0,2 A |
| kontak güvenilirliği yardımcı kontaklar | beher 100 milyonda hatalı çalıştırma (17 V, 5 mA) |
| Ana akım devresi | Ana akım devresi |
| gerilim türü | DC |
| Girişler/ Çıkışlar | Girişler/ Çıkışlar |
| çıkış özelliği kısa devreye dayanıklı | Hayir |
| akım dayanıklılığı çıkış rölesi AC-15'te 250 V'ta 50/60 Hz'de | 3 A |
| Elektro manyetik uyumluluk | Elektro manyetik uyumluluk |
| EMU parazit yayımı IEC 60947-1 uyarınca | ortam A (sanayi sahası) |
| EMU parazit direnci IEC 60947-1 uyarınca | önem derecesi 3’e denktir |
| ● patlama nedeniyle IEC 61000-4-4 uyarınca | 2 kV |
| ● iletken topraklama dalgalanma nedeniyle IEC 61000-4-5 uyarınca | 2 kV |
| ● hattan hata dalgalanma nedeniyle IEC 61000-4-5 uyarınca | 1 kV |
| alana bağlı parazit IEC 61000-4-3 uyarınca | 10 V/m |
| elektro statik boşalım IEC 61000-4-2 uyarınca | 6 kV kontak boşaltımı / 8 kV hava boşaltımı |
| Gösterge | Gösterge |
| gösterge modeli LED'li durum göstergesi olarak | Yeşil LED |
| Bağlantılar/ Terminaller | Bağlantılar/ Terminaller |
| ürün fonksiyonu çıkarılabilir terminal | Hayir |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| ● tek telli | 1x (0,25 ... 2,5 mm²) | 0,25 ... 2,5 mm² | 20 ... 14 |
| ● ince telli kablo uç işlemeli | 1x (0,25 ... 1,5 mm²) | 0,25 ... 1,5 mm² |
| ● AWG hatlarında tek telli | 1x (20 ... 14) |
| sıkma torku vida bağlantısında | 0,5 ... 0,6 N·m |
| Montaj/ Sabitleme/ Ebatlar | Montaj/ Sabitleme/ Ebatlar |
| montaj konumu | isteğe göre |
| sabitleme türü | tırnaklı sabitleme |
| yükseklik | 93 mm |
| genişlik | 6,2 mm |
| derinlik | 76 mm |
| — önde | 0 mm |
| — geride | 0 mm |
| — yukarı | 0 mm |
| — aşağı doğru | 0 mm |
| — yanlarda | 0 mm |
| Ortam koşulları | Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum | 2 000 m |
| ● işletim sırasında | -25 ... +60 °C |
| ● depolama sırasında | -40 ... +85 °C |
| ● taşıma sırasında | -40 ... +85 °C |
| bağıl nem işletim sırasında | 10 ... 95 % |
| İzinler Sertifikalar | İzinler Sertifikalar |
| Environment | Environment |
| Environmental Confirmations | Evet |
| General Product Approval | General Product Approval |
| CCC | Evet |
| CSA | Evet |
| UK Declaration of Conformity | Evet |
| UL | Evet |
| EAC | Evet |
| EMV | EMV |
| RCM | Evet |
| KC | Evet |
| Test Certificates | Test Certificates |
| Type Test Certificates/Test Report | Evet |
| Maritime application | Maritime application |
| DNV (Det Norske Veritas) | Evet |
| other | other |
| Chinese Quality Checkmark | Evet |
| Confirmation | Evet |
| Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler | Ambalajla ilgili bilgiler Ambalajla ilgili bilgiler |
| Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 | Information for data generation and storage https://support.industry.siemens.com/cs/ww/en/view/109995012 |
| Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 | Information- and Downloadcenter (Kataloglar, broşürler, ...) https://www.siemens.com/ic10 |
| Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RQ3118-1AM00 | Cax online generator https://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3RQ3118-1AM00 |
| Son değişiklik: | 27.10.2025 |
